Diseño de Alto Nivel

Módulo de Gestión de Usuarios TIC

Diagrama de Clases de Alto Nivel

Modelo de Máquina de Estados

Módelo: tic.gestion.solicitud_usuario

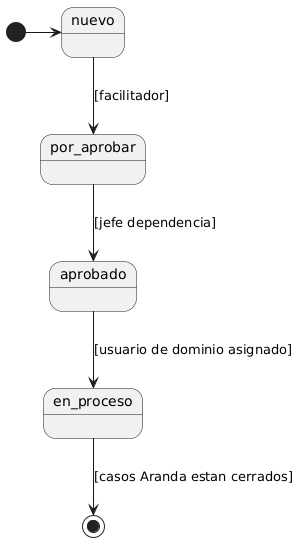

Diagrama de Estados

• nuevo
  • Descripción: La solicitud esta en elaboración por parte del facilitador del área.
  • Acción a ejecutar en el sistema: el campo estado se asigna el valor 'nuevo'
• por_aprobar
  • Descripción: El facilitador del área ha enviado la solicitud para su aprobación por parte del jefe de la dependencia.
  • Acción a ejecutar en el sistema: el campo estado se asigna el valor 'por_aprobar' y se envia una notificación al jefe de la dependencia para su aprobación
• aprobado
  • Descripción: El jefe de la dependencia ha aprobado la solicitud.
  • Acción a ejecutar en el sistema: el campo estado se asigna el valor 'aprobado', se crea un caso en Aranda solicitando la creación del usuario de dominio
• en_proceso
  • Descripción: La solicitud esta siendo atendida por la STRT con diferentes casos registrados en Aranda
  • Acción a ejecutar en el sistema: el campo estado se asigna el valor 'en_proceso', se monitorea el cierre de los casos aranda.
• cerrado
  • Descripción: El usuario ha sido creado de acuerdo a la solicitud
  • Acción a ejecutar en el sistema: el campo estado se asigna el valor 'cerrado', se envia notificación al usuario, facilitador y jefe del área.

Transiciones

• nuevo a por_aprobar
  • Validación: Para la solicitud de tipo creación el Contrato debe existir en SIAC y estar en ejecución, para la solicitud de tipo reactivacion_terminacion ademas hay que verificar que exista el paz y salvo del ultimo contrato del ususario, para el tipo reactivacion_suspension el estado del contrato debe ser suspendido.
  • Grupo: Facilitador de área
  • Acción disparadora/trigger: activada por botón
• por_aprobar a aprobado
  • Validación: Ninguna
  • Grupo: Jefe de la dependencia
  • Acción disparadora/trigger: activada por botón
• aprobado a en_proceso
  • Validación: Hay registrado un usuario de dominio
  • Grupo: Administrador TIC
  • Acción disparadora/trigger: activada por botón
• en_proceso a cerrado
  • Validación: Ninguna
  • Grupo: Ninguno
  • Acción disparadora/trigger: Automática, al cerrarse los casos de aranda para los diferentes sistemas

Modelo de Seguridad y Control de Acceso

A continuación se listan los permisos que tendrán los grupos de usuario sobre los diferentes objetos de negocio del sistema y las restricciones de dominio.

Nombre del Grupo	Objeto de negocio	Permisos				Restricciones de dominio
		Leer	Actualizar	Crear	Borrar
Administrador TIC	tic.gestion.solicitud_usuario.*	X	X	-	-	Ninguna
Administrador Módulo	tic.gestion.solicitud_usuario.*	X	X	-	X	Ninguna
Administrador Módulo	tic.arquitectura.*	X	X	X	X	Ninguna
Facilitador dependencia	tic.arquitectura.*	X	-	-	-	Ninguna
Facilitador dependencia	tic.gestion.solicitud_usuario*	X	X	X	-	Solicitudes de su dependencia
